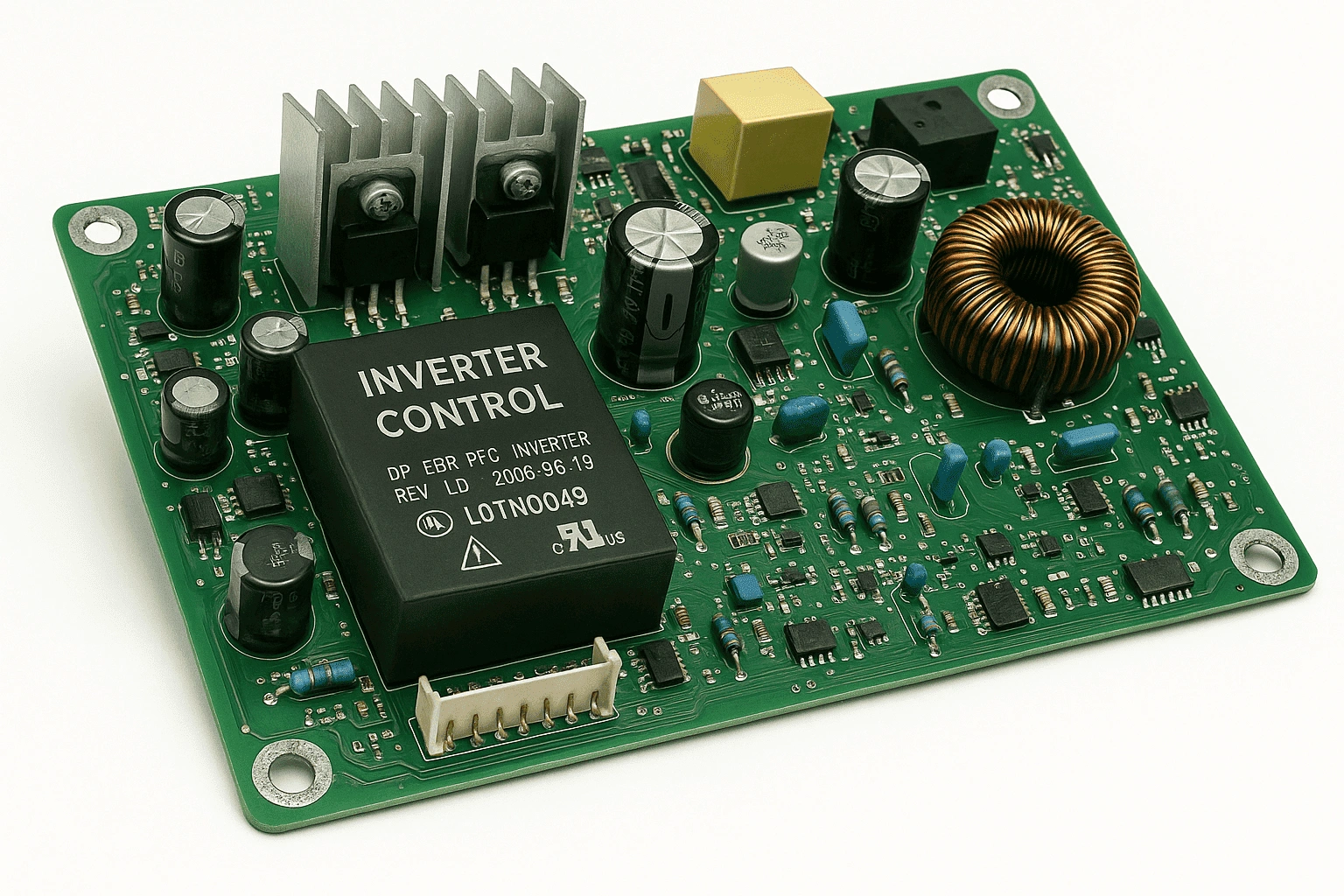

🧠 Что такое инверторная плата
Инверторная плата — это отдельный электронный модуль, управляющий инверторным двигателем стиральной машины:
- Преобразует ток с платы управления в переменный с регулируемой частотой
- Обеспечивает плавный запуск, регулировку скорости, высокую энергоэффективность
- Является обязательным компонентом в машинах с инверторным мотором (LG Direct Drive, Samsung Digital Inverter, и др.)
📍 Где находится
Инверторная плата может быть размещена:
- На задней стенке машинки (часто — под металлической крышкой)
- Рядом с мотором (в LG, Electrolux, Samsung)
- Под баком в некоторых моделях
- Соединяется с основным модулем и двигателем кабелями и шлейфами
🧠 Как работает
- Получает команду с основного модуля
- Преобразует постоянный ток в переменный нужной частоты
- Управляет работой обмоток инверторного мотора
- Обеспечивает плавность, экономичность и бесшумность вращения барабана
⚠️ Признаки неисправности
- Машина включается, но барабан не крутится
- Нет отжима, хотя остальная работа идёт
- Барабан дёргается, крутится рывками
- Ошибки типа:
- LE, E3, tE, 3E, 3C, Inverter Error, Motor Drive Error
- Двигатель нагревается или не набирает обороты
- Плавный старт отсутствует, крутит резко или с гулом
❌ Причины поломки
| Причина | Описание |
|---|---|
| Перепад напряжения | Сгорают транзисторы, контроллеры |
| Замыкание в обмотках | Плата уходит в защиту или выгорает |
| Перегрев | Недостаточное охлаждение, запылённость |
| Попадание влаги | Окисление, короткое замыкание |
| Заводской дефект | Недолговечные элементы |
🔍 Диагностика
- Проверьте наличие питания на инверторную плату
- Осмотрите на наличие:
- Вздутых конденсаторов
- Следов гари или коррозии
- Проверьте мотор отдельно (на исправность обмоток)
- Подключите заведомо рабочую плату, если есть
- В некоторых случаях нужна специализированная диагностика с осциллографом
📌 Ошибки на дисплее часто напрямую указывают на сбой инвертора.
🔧 Замена инверторной платы (пошагово)
- Отключите машину от сети
- Снимите заднюю крышку или доберитесь до нижней части корпуса
- Отсоедините разъёмы питания и кабель мотора
- Открутите винты крепления
- Снимите старую плату
- Установите новую:
- Подключите кабели и зафиксируйте плату
- Проверьте надёжность соединений
- Запустите холостую проверку
🔁 После замены — сброс ошибки может быть необходим (в зависимости от модели)
📦 Подбор запчасти
- 📷 Сделайте фото старой платы и наклейки на ней
- Найдите точный артикул, например:
- LG — EBRxxxxxxx
- Samsung — DC92-xxxxxx
- Electrolux / AEG — 9739166720190130270140
- Bosch / Siemens — 00654575
📌 Обязательно сверяйте внешний вид, разъёмы и модель машины
🔗 Совместимость
- LG Direct Drive — только свои инверторные платы
- Samsung Digital Inverter — часто индивидуальны
- Bosch / Siemens — платы универсальные по серии
- Electrolux / Zanussi / AEG — возможны замены по PNC
⚠️ Важно: даже при совпадении разъёмов логика работы может отличаться!
🧼 Профилактика
- Установите стабилизатор напряжения
- Очищайте от пыли, особенно радиаторы платы
- Избегайте запусков с перегрузкой
- Не допускайте протечек воды на плату
- При первых ошибках — не повторяйте стирку, а диагностируйте
🧰 Заключение
Инверторная плата — мозг вращения барабана. От неё зависит стабильность, плавность и эффективность стирки. При поломке — лучше не затягивать: диагностика и замена избавят от больших проблем ✅
