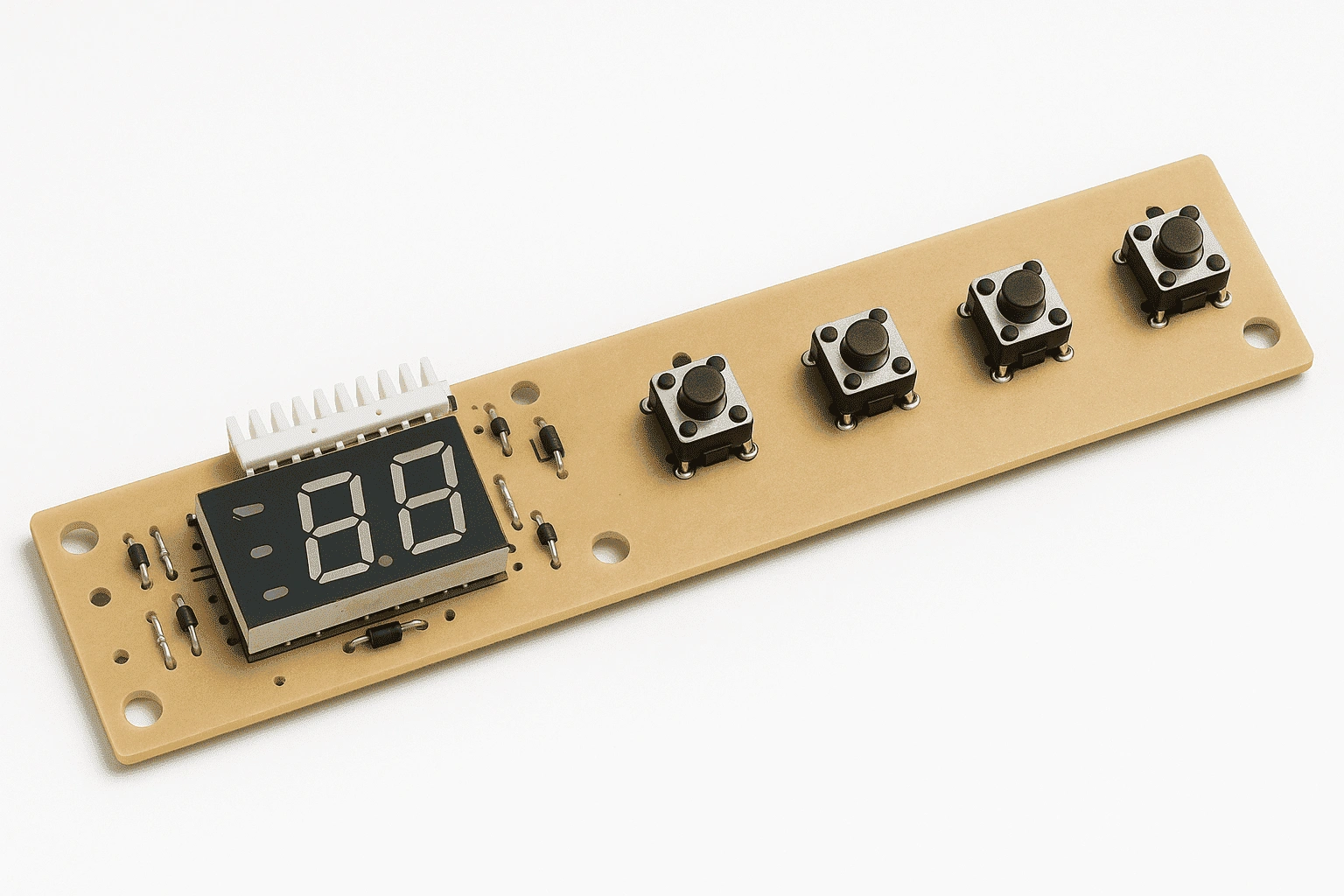

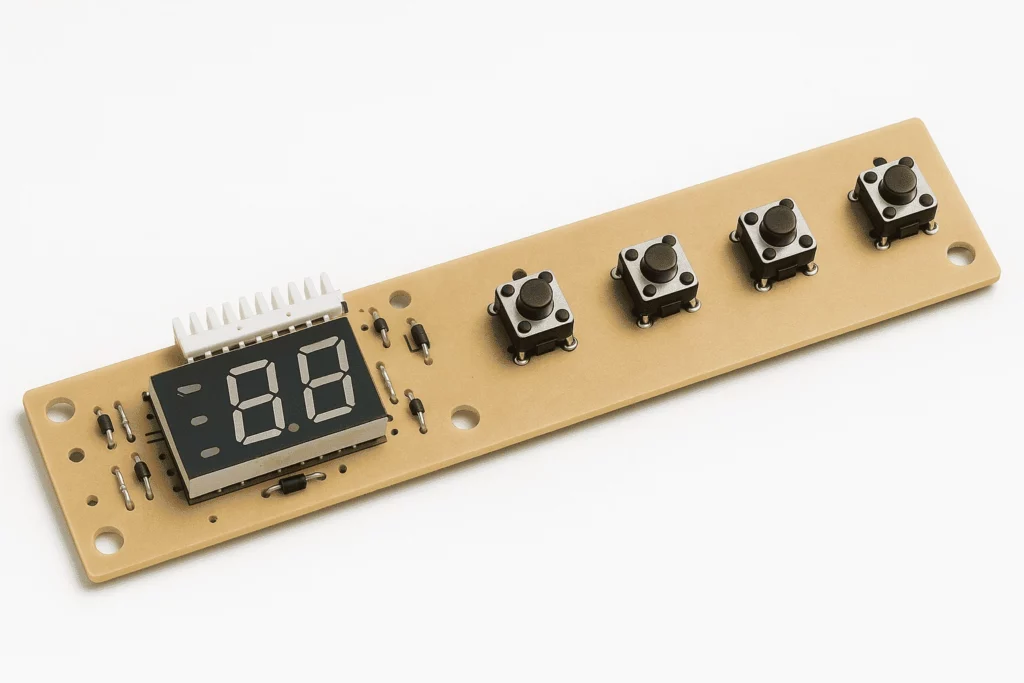

🔘 Зачем нужна плата индикации
Плата индикации отвечает за отображение информации на панели управления: выбранной программы, времени стирки, ошибок, этапов цикла и т.д. Именно она регистрирует нажатия кнопок, связывается с основным модулем и помогает управлять машиной. Без неё техника просто «молчит» или не реагирует на команды 📴
📍 Где находится
Плата расположена с внутренней стороны панели управления, за кнопками и дисплеем. Чтобы добраться до неё, необходимо снять верхнюю крышку и/или переднюю панель блока управления.
🧠 Как работает
- При нажатии кнопки сигнал поступает на контакты платы.
- Плата обрабатывает сигнал и отправляет его на основной модуль управления.
- Система передаёт обратный сигнал — например, включает подсветку или запускает процесс.
- Также плата отображает информацию: время, температуру, ошибки, текущий этап стирки.
⚠️ Признаки неисправности
- Панель не реагирует на кнопки
- Не загорается дисплей
- Отображаются ошибочные или мигающие символы
- Некоторые кнопки не работают, другие — срабатывают через раз
- Программы не выбираются, сбиваются или запускаются не те
- Появляются ошибки вроде E01, F01, t1, 3E и т.п.
- Не включается сама стиральная машина (если кнопка включения на плате)
❌ Причины поломки
| Причина | Описание |
|---|---|
| Попадание влаги | Конденсат или вода проникает через кнопки и вызывает коррозию |
| Окисление шлейфа | Нарушение контакта между основной платой и панелью |
| Износ кнопок | Частое нажатие приводит к износу контактной группы |
| Перепады напряжения | Выводят из строя управляющую часть платы |
| Повреждение дисплея | Механическое воздействие или старение компонента |
| Обрыв дорожек | Могут возникнуть из-за вибраций, пыли, грязи или заводского брака |
🔍 Диагностика
- Отключите питание и снимите верхнюю крышку
- Снимите панель управления (обычно крепится винтами или защёлками)
- Осмотрите плату: нет ли следов окисления, подгоревших участков
- Проверьте шлейф между панелью и модулем управления
- Используйте мультиметр для прозвонки дорожек и контактов кнопок
- Нажимайте кнопки и следите за откликом (должно быть замыкание контакта)
- При наличии дисплея — проверьте подсветку и напряжение на контактах
🔧 Замена платы индикации (пошагово)
- Обесточьте машину
- Снимите верхнюю крышку, открутите панель управления
- Отключите шлейфы и провода от платы (зафиксируйте порядок подключения)
- Открутите саму плату от корпуса панели (часто крепится винтами или на защёлках)
- Установите новую плату, аккуратно зафиксируйте её
- Подключите все разъёмы обратно
- Закрепите панель и закройте корпус
- Подключите питание и протестируйте работу всех кнопок и дисплея 🔁
💡 В некоторых случаях можно восстановить работу плат промывкой от флюса и пайкой контактной группы — но чаще проще заменить.
📦 Подбор запчасти
- Обратите внимание на номер платы (обычно наклейка с серийным номером и моделью)
- Учитывайте модель стиральной машины и расположение кнопок
- Совместимые варианты можно искать по номеру платы или модели машины
- Лучше использовать оригинальные платы от брендов: Indesit, Samsung, LG, Whirlpool, Electrolux и др.
🔗 Совместимость с брендами
Каждая марка использует собственную архитектуру панелей:
- LG / Samsung / Midea — сенсорные и дисплейные
- Indesit / Ariston / Hotpoint — механические и кнопочные
- Bosch / Siemens — сложные модульные платы
- Whirlpool / Electrolux / AEG — интегрированные панели с дисплеем
- ATLANT / Vestel / Haier — часто используют универсальные платы с базовой логикой
Совместимость только по модели и версии прошивки платы — визуальное сходство не гарантирует работу.
🧼 Профилактика
- Не нажимайте кнопки с мокрыми руками
- Защищайте машину от конденсата и влаги (особенно при размещении в ванной)
- Подключайте технику через сетевой фильтр или стабилизатор
- Не используйте слишком агрессивную химию для протирки панели
- Периодически проверяйте разъёмы, чтобы избежать окисления
🧰 Заключение
Плата индикации — «лицо» вашей стиральной машины. Без неё техника превращается в чёрный ящик 🚫 Если панель не реагирует или работает некорректно — пора проверить и заменить. Главное — не затягивать, иначе могут выйти из строя и другие электронные узлы.
