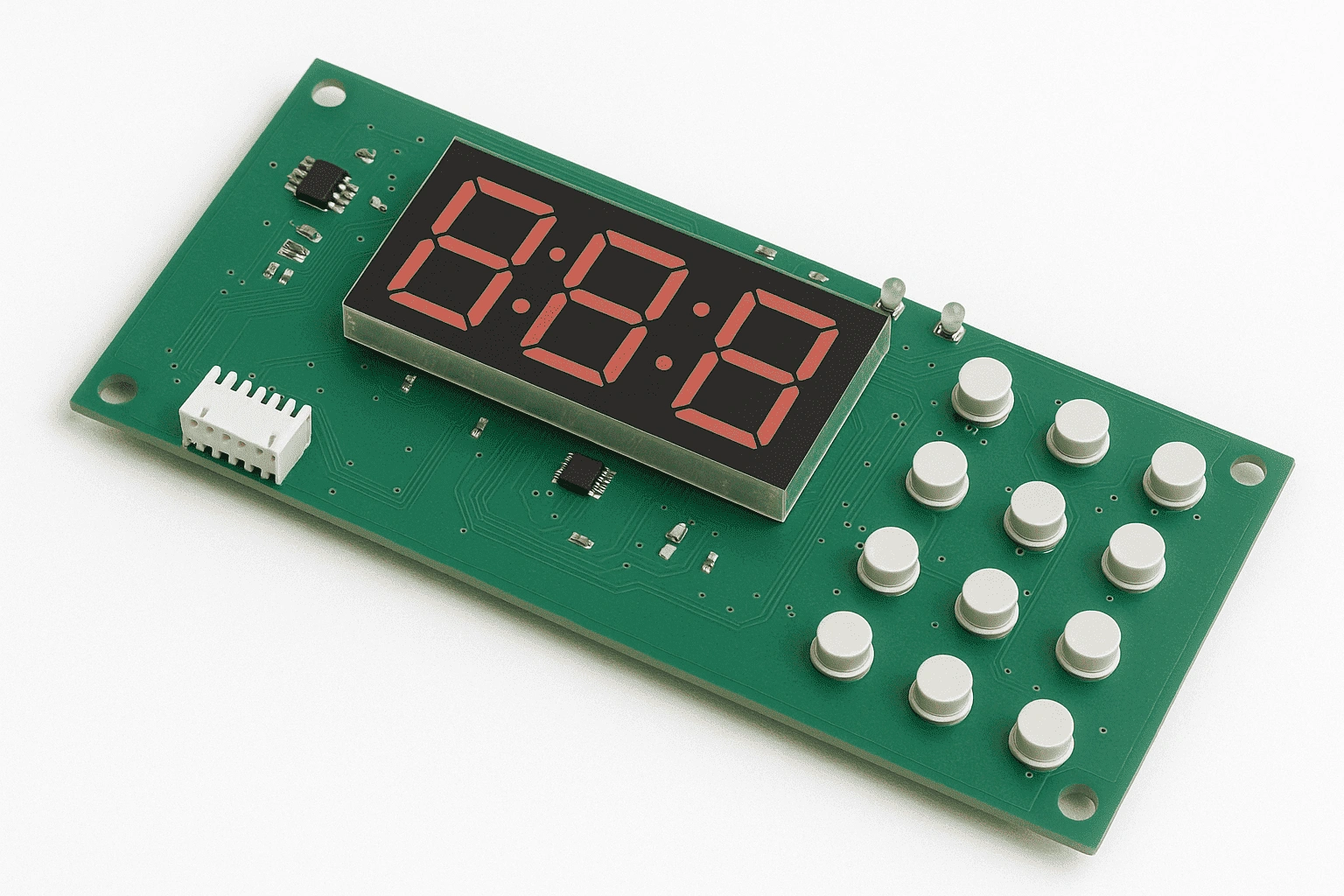

🧠 Что такое плата индикации
Плата индикации — это вспомогательная плата управления, которая:
- Отображает режимы стирки, ошибки, параметры
- Обеспечивает связь между кнопками, дисплеем и основным модулем
- Часто встроена в переднюю панель
- Может быть отдельной или частью общей управляющей платы
📍 Где находится
Располагается:
- Прямо за дисплеем и кнопками
- Подключается к основному модулю через шлейф или кабель
- Может быть скрыта в корпусе панели управления
🧠 Что делает плата индикации
- Принимает сигналы с кнопок/сенсоров
- Показывает параметры (время, температуру, отжим)
- Передаёт команды в основной модуль
- Выводит ошибки и статусы
- В некоторых моделях — управляет энкодером и подсветкой
📌 Без неё не будет работать дисплей и кнопки, даже если модуль исправен.
⚠️ Признаки неисправности
- Дисплей не светится
- Не работают кнопки на панели
- Моргают индикаторы без смысла
- Ошибка на дисплее, которую не удаётся сбросить
- Программы не выбираются или запускаются не те
❌ Причины выхода из строя
| Причина | Описание |
|---|---|
| Перепады напряжения | Выгорают дорожки и элементы |
| Попадание влаги | Окисление контактов, замыкания |
| Механические повреждения | Трещины, сломанные разъёмы, обрыв шлейфа |
| Заводской брак | Проблемы со стабилизацией питания |
| Старение пайки | Трескаются дорожки или контакты шлейфов |
🔍 Диагностика
- Откройте панель и осмотрите плату индикации
- Проверьте шлейф подключения к главному модулю
- Прозвоните питание на вход платки (обычно 5 В или 12 В)
- Осмотрите элементы под увеличением: вздутые, подгоревшие
- Замените временно на аналогичную — если всё заработает, проблема точно в ней
🔧 Замена платы индикации (пошагово)
- Отключите машинку от сети
- Снимите верхнюю крышку и панель управления
- Отсоедините шлейф/кабель от платы
- Аккуратно открутите или отщёлкните саму плату
- Установите новую, подключите шлейф
- Проверьте работу всех кнопок и дисплея
- Закрепите панель и сделайте тестовый запуск
📦 Подбор запчасти
Для подбора:
- 📷 Сфотографируйте плату с обеих сторон
- Найдите маркировку:
- LG — EBRxxxxxxx
- Samsung — DC92-xxxxxx
- Bosch/Siemens — 00654344 и подобные
- Indesit/Ariston — C00xxxxx
- Или вбейте в поиск модель машинки + «плата индикации»
📌 Даже если платы выглядят одинаково — прошивка может отличаться, подбирайте точно!
🔗 Совместимость
- Indesit / Ariston / Whirlpool — встречаются совместимые платы
- Samsung / LG — прошивки жёстко привязаны к модели
- Bosch / Siemens / AEG — каждая серия имеет свою плату
- Candy / Beko / Electrolux — требуют точной модели и артикулов
🧼 Профилактика
- Не допускайте попадания влаги под крышку панели
- Раз в год проверяйте шлейф подключения
- При первых залипаниях или мерцаниях сразу диагностируйте
- Используйте стабилизатор напряжения
🧰 Заключение
Плата индикации — это ключевой узел взаимодействия пользователя и машины. Даже при исправном модуле без неё невозможен нормальный запуск программ. При первых признаках поломки — лучше не затягивать ✅
