🧠 Что такое щётки двигателя
Щётки — это графитовые элементы, которые передают электрический ток от неподвижной части (щеткодержателя) к вращающемуся коллектору двигателя. Они:
- Запитывают обмотки ротора
- Обеспечивают вращение барабана
- Находятся в постоянном контакте с двигателем и со временем стираются
Щётки есть только в щеточных коллекторах, их нет в инверторных моторах.
📍 Где находятся
Щётки расположены:
- По обе стороны корпуса электродвигателя
- Внутри пластиковых или металлических щеткодержателей
- Контактируют с медным коллектором
Для замены чаще всего достаточно снять двигатель и открутить по два винта.

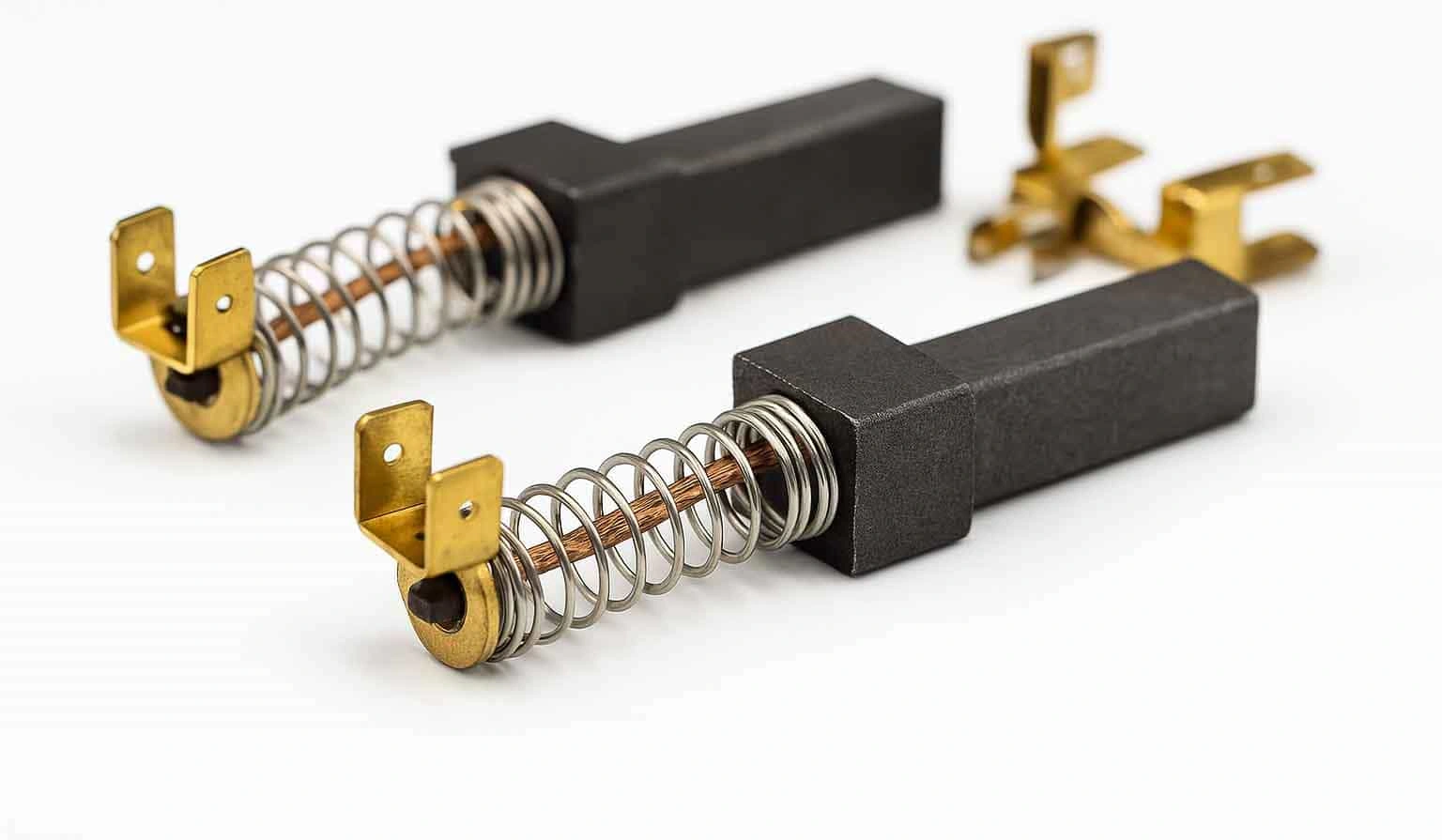

🧠 Как устроены
Состоят из:
- Графитовой пластины (сам контакт)
- Металлической пружины (прижимает к коллектору)
- Щеткодержателя — корпус, в который вставлена щётка
- Клеммы подключения
Длина новых щёток: 20–35 мм. Износ считается критическим, если осталось менее 10–12 мм.
⚠️ Признаки износа щёток
- Барабан не крутится или делает попытки
- Мотор гудит, но не запускается
- При вращении — искрит снизу
- Машина стирает, но не отжимает
- Ошибки E5, E6, F02, F21 (в зависимости от бренда)
- Запах гари или стёртого графита
❌ Причины быстрого износа
🧠 Что такое щётки двигателя
Щётки — это графитовые элементы, которые передают электрический ток от неподвижной части (щеткодержателя) к вращающемуся коллектору двигателя. Они:
- Запитывают обмотки ротора
- Обеспечивают вращение барабана
- Находятся в постоянном контакте с двигателем и со временем стираются
Щётки есть только в щеточных коллекторах, их нет в инверторных моторах.
📍 Где находятся
Щётки расположены:
- По обе стороны корпуса электродвигателя
- Внутри пластиковых или металлических щеткодержателей
- Контактируют с медным коллектором
Для замены чаще всего достаточно снять двигатель и открутить по два винта.
🧠 Как устроены
Состоят из:
- Графитовой пластины (сам контакт)
- Металлической пружины (прижимает к коллектору)
- Щеткодержателя — корпус, в который вставлена щётка
- Клеммы подключения
Длина новых щёток: 20–35 мм. Износ считается критическим, если осталось менее 10–12 мм.
⚠️ Признаки износа щёток
- Барабан не крутится или делает попытки
- Мотор гудит, но не запускается
- При вращении — искрит снизу
- Машина стирает, но не отжимает
- Ошибки E5, E6, F02, F21 (в зависимости от бренда)
- Запах гари или стёртого графита
❌ Причины быстрого износа
🔍 Как проверить щётки
- Снимите заднюю панель и достаньте мотор
- Отсоедините щеткодержатели (по 1 винту)
- Выньте щётку — замерьте остаток длины
- Осмотрите:
- Ровно ли изношена
- Есть ли следы искрения, сколов, перегрева
- Осмотрите коллектор — ровный ли, чистый ли, нет ли бороздок
📏 Если длина < 10 мм — щётки подлежат замене
🔧 Замена щёток (пошагово)
- Отключите машинку от сети
- Снимите заднюю панель
- Отсоедините мотор (винты и разъёмы)
- Открутите щеткодержатели
- Выньте старые щётки
- Установите новые:
- Щётка должна свободно ходить в направляющей
- Пружина должна прижимать с умеренным усилием
- При необходимости прочистите коллектор мелкой наждачкой
- Установите двигатель обратно
🔁 Сделайте холостой запуск (можно без белья)
📦 Подбор запчасти
- По модели двигателя или стиральной машины
- Лучше всего искать по артикулу мотора (указан на шильдике)
- Важно:
- Размер щётки (ширина × толщина × длина)
- Тип щеткодержателя (встроенный или отдельный)
- Тип наконечника подключения (плоский, клеммный, с фишкой)
📌 Примеры:
| Производитель | Артикул щёток |
|---|---|
| Bosch / Siemens | 154740, 154741 |
| Indesit / Ariston | C00196539 |
| LG | EAU61383503 |
| Samsung | DC31-00003A |
| Electrolux / Zanussi | 50265480007 |
🔗 Совместимость с брендами
Многие щётки подходят сразу к нескольким брендам, особенно:
- Whirlpool, Indesit, Ariston, Hotpoint
- Bosch, Siemens, Neff
- LG, Samsung, Beko, Gorenje — чаще с оригинальными моторами
⚠️ Всегда сравнивайте форму и размер графитовой части!
🧼 Профилактика
- Не перегружайте машинку — двигатель работает с меньшей нагрузкой
- Старайтесь не запускать отжим с разбалансом
- Проверяйте щётки раз в 2–3 года
- Не используйте машинку при влажности в ванной выше нормы
- Используйте качественные оригинальные щётки
🧰 Заключение
Щётки — это расходник с ограниченным ресурсом. Их износ — частая причина «молчания» мотора.
Своевременная замена щёток — это дешёвый и эффективный способ спасти двигатель и не тратить десятки тысяч на модуль или весь мотор ✅
