Блок управления двигателем — это отдельный электронный модуль, управляющий работой электродвигателя стиральной машины. Он регулирует скорость вращения, направление, момент запуска и торможения барабана. В некоторых моделях он совмещён с платой управления или инвертором, но в ряде машин (особенно с прямым приводом или сложной схемотехникой) идёт отдельно.
Без исправного блока управления двигатель не крутится, работает рывками или выходит из строя.
⚠ Признаки неисправности
- Барабан не вращается, хотя насос и залив работают
- Двигатель работает нестабильно, рывками
- Ошибки: LE, E3, F06, F43, 3E
- Машина запускается, но замирает при переходе к стирке или отжиму
- Сильный запах гари снизу или сзади корпуса
- Посторонние щелчки, писк или тишина при попытке вращения барабана
🔍 Причины поломки
- Короткое замыкание в цепи управления двигателем
- Перепады напряжения, грозовой разряд
- Перегрев силовых компонентов
- Попадание влаги на плату
- Механическое повреждение при ударе или вибрации
- Повреждение кабелей между модулем и двигателем
🧰 Инструменты и материалы
- Новый блок управления двигателем (по модели машины)
- Отвёртки, ключи
- Мультиметр (для проверки двигателя и питания)
- Антистатические перчатки
- Фотоаппарат (для фиксации расположения разъёмов)
- Ветошь

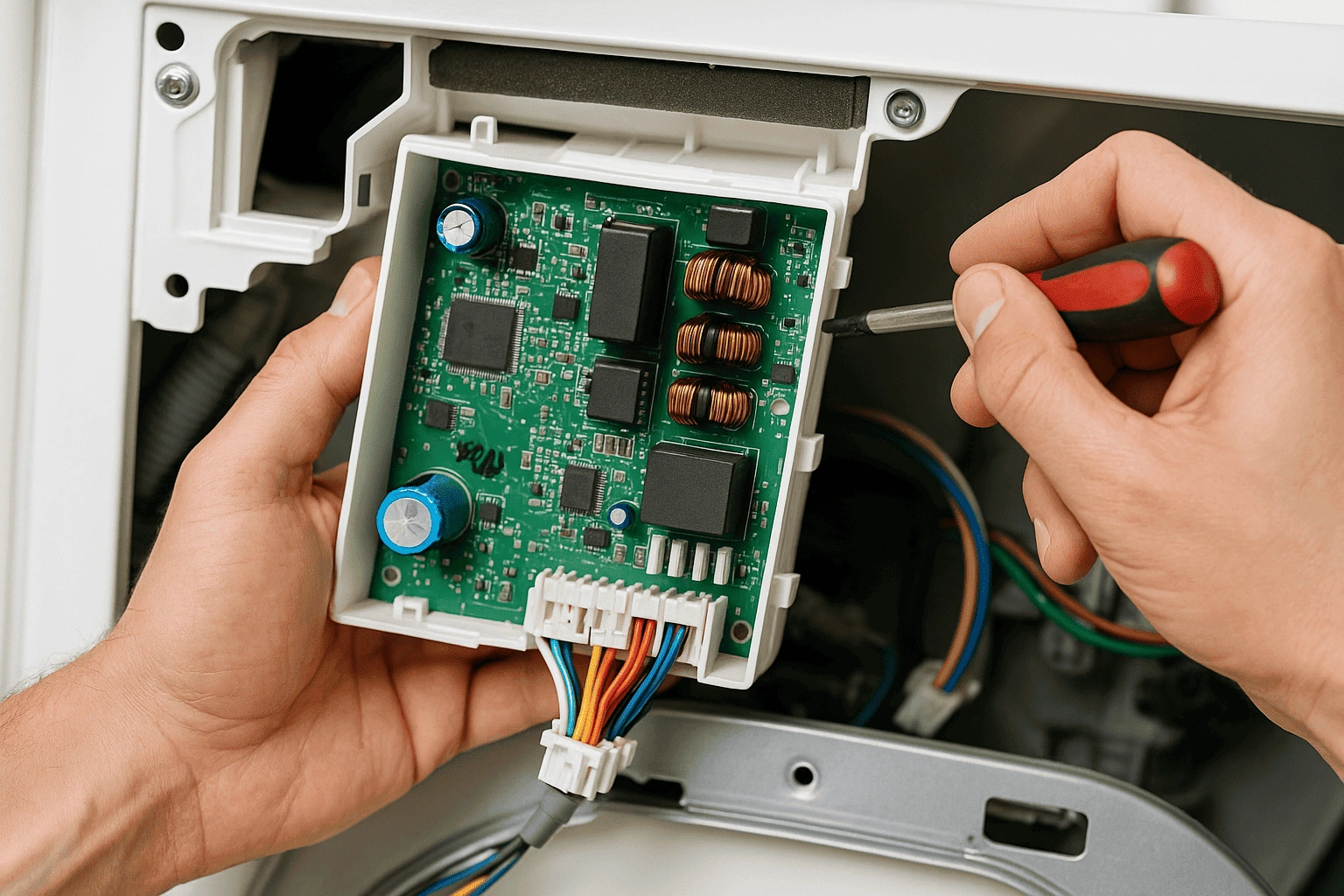

🛠 Пошаговая инструкция по замене
- Отключите питание и воду
Это обязательный шаг перед любым ремонтом электроники. - Получите доступ к блоку управления
Обычно он расположен рядом с мотором, либо на боковой стенке внутри корпуса. - Сфотографируйте подключение проводов и разъёмов
Особенно важно зафиксировать сигнальные и силовые линии. - Отключите разъёмы от платы
Осторожно вытяните разъёмы, не дёргайте за провода. - Открутите модуль от корпуса
Обычно он крепится на 2–4 винтах или защёлках. - Установите новый блок
Зафиксируйте его на штатном месте и подключите разъёмы строго по фото или маркировке. - Проверьте надёжность всех соединений
Разъёмы должны входить плотно, без люфта. - Соберите корпус и включите машину
Выполните пробный запуск — проверяется работа барабана в стирке и отжиме.
❌ Частые ошибки при замене
- Подключение не того разъёма — может сгореть новый модуль
- Установка несовместимой платы по модели
- Игнорирование проверки двигателя — возможно, неисправен именно он
- Повреждение контактных ножек при установке
- Отсутствие антистатической защиты
👨🔧 Когда лучше вызвать мастера
- Если не ясно, в чём причина — двигатель, блок управления или модуль питания
- При наличии следов воды или гари — возможны скрытые повреждения
- Когда машина имеет сложную архитектуру с несколькими модулями
- Если новый блок требует калибровки или прошивки
❓ FAQ — ответы на типовые вопросы
Чем отличается этот блок от инвертора?
Инвертор регулирует питание и вращение бесщёточного двигателя. Блок управления может быть универсальным — и для щёточных, и для инверторных двигателей. Иногда это одно и то же, но не всегда.
Можно ли поставить блок от другой модели?
Нет. Только если точно совпадают характеристики, прошивка и разъёмы.
Сколько стоит блок управления двигателем?
Обычно от 2 000 до 7 000 ₽, в зависимости от бренда.
Нужна ли прошивка при замене?
Зависит от модели. Часто — нет. Но в “умных” моделях — может потребоваться.
