🔌 Зачем нужен жгут проводов

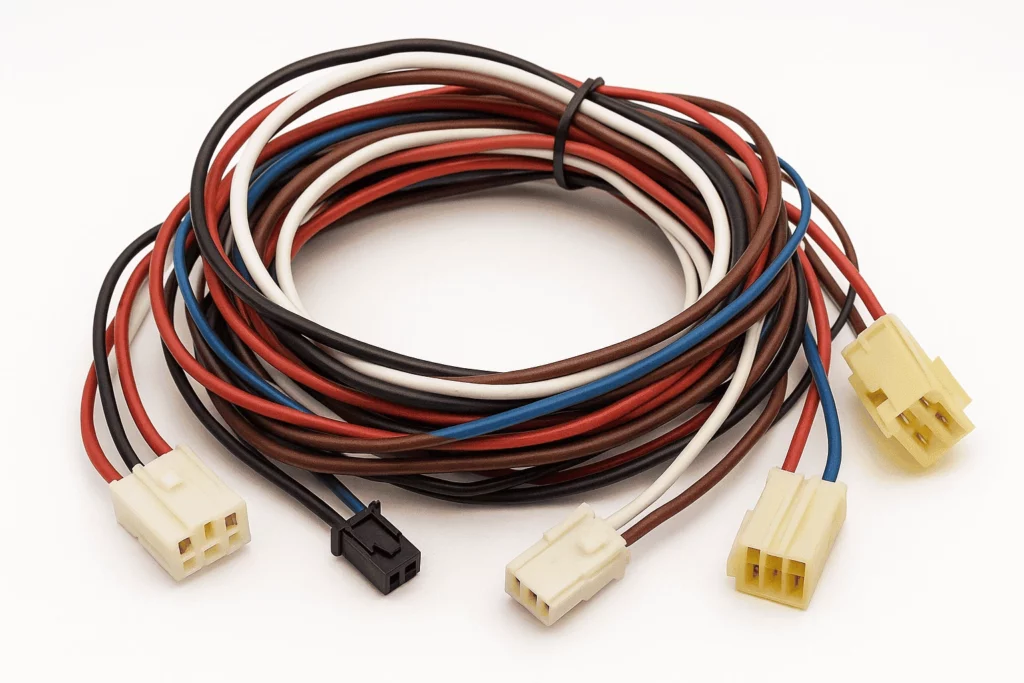

Жгут проводов — это организованный набор проводов, соединяющих все электрические компоненты стиральной машины: модуль управления, ТЭН, двигатель, насос, прессостат, замок люка и др. От качества проводки напрямую зависит работа всей машины. Один обрыв или замыкание — и техника либо не работает, либо глючит ⚠️
📍 Где находится
Жгуты находятся внутри корпуса, протянуты от платы управления к другим частям машины. Как правило:
- Один жгут идёт к двигателю
- Второй — к передней панели (индикации, замку люка)
- Отдельный — к ТЭНу и прессостату
- Дополнительные — к насосу, сенсорам, клапанам
Провода защищены изоляцией и зафиксированы держателями или в гофре.
🧠 Как работает
Провода внутри жгута передают питание и сигналы между узлами. Это аналог кровеносной системы стиральной машины: один обрыв — и «орган» не работает. Нарушения могут быть механическими (перелом, разрыв), электрическими (короткое) или контактными (окисление, соскочивший разъём).
⚠️ Признаки неисправности
- Машина включается, но зависает или останавливается
- При движении барабана — искра, запах гари
- Выбивает автомат, особенно при запуске
- Ошибка связи с модулем (например, E01, F01, 3E, dE, tE)
- Нечёткая работа сенсоров (температура, уровень воды)
- Не работает ТЭН, насос или двигатель при визуально исправных деталях
❌ Причины неисправности
| Причина | Описание |
|---|---|
| Перегиб и перелом провода | Часто возникает у двигателей или в месте поворота |
| Старая изоляция | Со временем теряет эластичность и трескается |
| Повреждение крысами/насекомыми | Да, бывает! Особенно в частных домах или на даче |
| Неудачная самостоятельная замена деталей | Нарушение фиксации, перепутанные провода |
| Заводской дефект | Иногда обрыв происходит в гофре или на стыке с разъёмом |
🔍 Диагностика
- Обесточьте машину
- Откройте корпус (верхняя, задняя, передняя панель — в зависимости от конструкции)
- Осмотрите проводку — ищите следы прижима, потертостей, изломов
- Пальцами прощупайте места поворотов и изгибов — часто именно там ломаются жилы
- Проверьте мультиметром сопротивление между концами одного и того же провода
- Обратите внимание на разъёмы — нет ли окисления, ослабления фиксации
- При сомнениях — временно замените подозрительный провод на перемычку для проверки
🔧 Замена жгута проводов (пошагово)
- Отключите питание и получите доступ ко всем компонентам
- Найдите нужный жгут — визуально проследите его от платы до элемента
- Сделайте фото подключения всех разъёмов
- Отсоедините все фишки, аккуратно освободите провода от держателей
- Извлеките старый жгут полностью
- Установите новый:
- Разместите в тех же местах
- Закрепите в держателях
- Подключите все разъёмы строго по фото
- Соберите корпус, включите питание
🔁 Проверьте работу всех функций (включение, нагрев, слив, отжим и т.д.)
💡 В ряде случаев можно не менять весь жгут, а заменить один провод, если точно известно место обрыва.
📦 Подбор запчасти
- Уточните модель стиральной машины
- Ищите по артикулу жгута или каталожному номеру
- Убедитесь, что в комплекте нужные разъёмы и длина проводов
- Лучше брать оригинальные жгуты от бренда или универсальные комплекты с маркировкой:
- Samsung DCxx, Indesit C000xxxx, Bosch 00xxxxxxx и т.д.
🔗 Совместимость с брендами
Жгуты отличаются по длине, количеству проводов, типам разъёмов и цветовой маркировке. Бренды, в которых часто встречаются повреждения:
- Indesit / Ariston / Whirlpool
- LG / Samsung
- Bosch / Siemens / Gorenje
- Midea / Haier / Vestel / ATLANT
Совместимость только по модели и артикулу. Универсальных жгутов не существует!
🧼 Профилактика
- Никогда не тяните провода при замене деталей
- Проверяйте гофру и держатели при ремонте
- Избегайте попадания влаги внутрь корпуса
- Не перегружайте машину — вибрация приводит к износу изоляции
- При первом ремонте — сфотографируйте жгут, чтобы не ошибиться при сборке
🧰 Заключение
Жгут проводов — основа надёжной работы всей стиральной машины. Одна маленькая трещина может привести к отказу дорогостоящих узлов. При малейших подозрениях на обрыв, замыкание или «глюки» в работе — обязательно проверьте проводку 🔍
